Technische Details

Systemvoraussetzungen

Um LOGINventory installieren zu können, benötigen Sie administrative Rechte auf einer unterstützten Version von Windows (7 SP1 und höher). Prinzipiell ist kein Windows Server-Betriebssystem notwendig, für den produktiven Betrieb aber empfohlen.

Hardware-seitig empfehlen wir mindestens vier logische Prozessoren sowie mindestens 4 GB RAM.

LOGINventory benötigt ein vorhandenes Microsoft .Net Framework 4.52 oder höher sowie eine Microsoft SQL Server 2012 SP4 Datenbank oder höher.

Info

Eine vorkonfigurierte Microsoft SQL Server 2012 SP4 Express Edition ist bereits im Setup von LOGINventory enthalten.

Natürlich können auch bestehende Datenbanken benutzt werden, die diese Mindest-Anforderungen erfüllen (siehe Datenbank-Konfiguration).

Management Rechner

Hardware

  • Microsoft .Net Framework 4.52 kompatibler PC ab 4 logische Prozessoren
  • 4GB RAM
  • 10 GB freier Festplattenspeicher

Betriebssystem

  • Windows 7 SP1 (mit mindestens Internet Explorer 11 installiert)
  • Windows 8.1
  • Windows 10
  • Windows Server 2008 R2 SP1
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019

Software

  • Microsoft .NET Framework 4.52 oder später
  • Microsoft Powershell 4.0 oder später

Infrastruktur

Datenbank

  • Microsoft SQL Server 2012 SP4 oder neuer (alle Editionen)
  • LOGINventory Datenbank (enthalten)

Voraussetzungen zur Erfassung

Auf Grund der agentenlosen Arbeitsweise lassen sich prinzipiell nur Netzwerk-Geräte erfassen, welche eine der folgenden Remote abfragbaren Schnittstellen implementiert haben:

  • Windows RPC (WMI, Remote Registry)
  • SNMP v1, v2c oder v3
  • SSH

Geräte, bei denen dies nicht Fall ist –  wie z.B. Fritz!Boxen, nicht managebare Switches, Windows Home Editions, Fernseher etc. – können auf diese Weise nicht erfasst werden.

Microsoft Exchange:

  • Exchange 2010, 2013, 2016, 2019 (alle Editionen)

Windows Rechner:

  • Windows Server 2003 / 2008 / 2012 / 2016 / 2019 (alle Editionen)
  • Windows XP / Vista / Windows 7 / Windows 8.x / Windows 10 (Pro, Ultimate, Enterprise)

Netzwerkgeräte:

  • Alle mit SNMP v1, v2c, v3
  • Linux/Unix Derivate und MacOS mit SSH und Perl 5.8 oder später
  • VMware vCenter oder ESXi v5.x und 6.x
  • XenServer 4.x oder neuer

CPUs:

  • x86 oder x64 Intel-Architektur bei lokaler Datenakquise über LOGINfo
  • Beliebig bei Remote Datenaquise (IP-Scan)

Windows Rechner

Remote Scan

Der Remote Scan von Windows Rechnern wird in LOGINventory über eine Definition vom Typ Asset Inventarisierung konfiguriert und ausgeführt.

Achtung

Da es in Windows leider keine „ReadOnly-Admins“ gibt, muss dazu immer ein Account verwendet werden, der auf den zu erfassenden Rechnern lokale Administrator-Rechte hat. Dies ist z.B. bei einem Domain-Admin der Fall.

Info

Ein Account, der nur WMI-Rechte hat, genügt nicht, da LOGINventory noch weitere Quellen benutzt, um ein vollständiges Bild der gesamten Software, Hardware und Konfiguration zu sammeln.

Die notwendigen APIs sind in Windows Home Editionen nicht vorhanden, bei allen anderen Windows Editionen muss zumindest der Dienst „Server“, bzw. „Datei und Drucker-Freigabe“ gestartet sein und selbstverständlich darf auch keine Firewall die Kommunikation behindern.

Info

Wie Sie die Firewall richtig konfigurieren, ist ausführlich hier beschrieben.

In gleicher Domain – oder mit Trust

Der Scan innerhalb der gleichen Domain oder anderer Domains mit Vertrauensstellung (Trust) benötigt als Voraussetzung zusätzlich den Vollzugriff auf Administrative Shares (C$, Admin$, …). Alternativ muss der Dienst "Remote Registry" laufen. Achtung: Dieser Dienst steht ab Windows 10 per Default auf „Deaktiviert“.

In anderer Domain – ohne Trust

Prinzipiell funktioniert der Scan über non-trusted Domain-Grenzen nur, wenn es Vollzugriff auf Administrative Shares (C$, Admin$, …) gibt.

In Workgroup

Bei Workgroup-Rechnern – oder beim Erfassen mittels lokalem Konto des Remote Rechners (auch in Domains):

  • UAC-Remote muss abgeschaltet sein, also in der Registry:
    • HKLM\SOFTWARE\Microsoft\Windows\CurrentVersion\Policies\System, LocalAccountTokenFilterPolicy (DWORD) muss auf 1 gesetzt werden.
    • Außerdem muss folgende Policy gesetzt sein (z.B. lokal über GPEDIT.EXE), die bei Domain-Mitgliedern immer so gesetzt ist:
      Computerkonfiguration / Windows-Einstellungen / Sicherheitseinstellungen / Lokale Richtlinien / Sicherheitsoptionen / Netzwerkzugriff: Modell für gemeinsame Nutzung und Sicherheitsmodell für lokale Konten = Klassisch
  • Das Kennwort des Remote-Administrators darf nicht leer sein.

Verwendete Ports und Protokolle bei Remote Scan

Verwendet wird zur Erfassung TCP/IP (IPv4 oder IPv6) und:

  • ICMP Echo Request (Ping)
  • Client für Microsoft Netzwerke
    • TCP Port 139 (NetBIOS Session Services)
    • UDP Port 137 und 138 (NetBIOS Name Server, NetBIOS Datagram)
    • TCP Port 445 (RPC, WMI)
  • UDP Port 161 (SNMP)
  • TCP/UDP Port 22 (SSH)
  • TCP/UDP Port 443 (VMware vSphere)

Die Firewall-Konfiguration ist explizit unten beschrieben.

Als Zugriffstest empfohlen:

C:\> NET USE * \\RemotePc-or-IP\Admin$ /USER:Domain\AdminAccount AdminPassword

Und:

C:\> WMIC /NODE:RemotePc-or-IP /USER:Domain\AdminAccount /PASSWORD:AdminPassword CPU

Logon Skript

Bei der Ausführung der Erfassung im Logon- oder Startup-Skript müssen auf dem jeweiligen Rechner keine weiteren Voraussetzungen erfüllt werden. Das ausführende Konto muss lediglich das Recht haben, die bei der Erfassung entstehende .INV Datei im „Datenverzeichnis“ des LOGINventory-Rechners abzulegen, also Schreibrechte auf der Freigabe und im Filesystem haben.

Wir empfehlen: Authenticated Users (= Domain User + Domain Computers) mit Schreibrechten („Change“)

Beispiel für einen Logon-Skript-Aufruf

START /B \\loginventory-server\LI8DATA\LOGINFO.EXE

Windows Offline Agent

Mit dem Offline-Agenten können die Inventardaten sowohl über http/https an einen Webserver als auch an eine Datei-Freigabe geliefert werden. Auch hier muss das verwendete Konto Schreibrechte auf der Freigabe und im Filesystem des „Datenverzeichnisses“ haben.

Exchange Organisation

Zur Inventarisierung einer komplette Exchange Organisation dient im Remote Scanner der Definitionstyp „Microsoft Exchange Inventarisierung“. Das verwendete Konto benötigt in der Exchange Organisation die Mitgliedschaft in der Rolle „View-Only Organization Management“ oder „Organization Management“. Als Quelle müssen Sie nur einen Exchange Server aus der vorgeschlagen Liste auswählen, und zwar den mit der höchsten Version, jedoch keine Edge-Rolle. Gleichzeitig muss das Konto auf dem Exchange Server Rechner - wie stets bei Windows - lokale Administrator-Rechte besitzen.

VMware vSphere, ESXi

Für VMware ESXi und vCenter gibt es in LOGINventory den Definitions-Typ „VMware vSphere Inventarisierung“.

Das verwendete Konto benötigt hier lediglich „Nur lesen“ Rechte.

Typischerweise erhalten Sie im Job-Monitor beim Erfassen von ESXi oder vCenter eine Nachricht: „Warnung: Ungültiges SSL Zertifikat“ - und zwar dann, wenn Sie die von VMware automatisch erstellten „SelfSigned“ Zertifikate verwenden und noch keine vertrauenswürdige Zertifizierungsstelle verwendet haben. Diese Warnung beeinträchtigt die Inventarisierung nicht.

XenServer

Auch hier wird ein Konto mit Administrator-Rechten auf dem XenServer benötigt.

XenApp Server

Für den Zugriff auf die XenApp-Daten auf einem entsprechenden Windows Server muss das verwendete Konto in der Methode „XenApp Inventarisierung“ sowohl auf Windows als auch auf XenApp Administrator-Rechte besitzen.

Unix, Linux, MacOS

Die Erfassung dieser Systeme mittels „Asset Inventarisierung“ geschieht über eine Secure Shell Verbindung, über die das Erfassungs-Skript und die Ergebnisdaten übertragen werden. Die Voraussetzungen dafür sind generell:

  • Installation/Aktivierung des SSH-Daemon (inklusive Freigabe des Port 22)
  • Konto mit „root“ Rechten (nur damit können Hardware-Informationen gelesen werden)
  • Programmpaket Perl (ab Version 5.8)
  • Notwendige vorhandene Kommandos:

    which perl chmod cp gzip mkdir mv rm rmdir tar cut date head last uname

Die Authentifizierung des Benutzers für SSH erfolgt alternativ über Benutzername und Passwort oder Benutzername und Schlüsseldatei sowie Passphrase. Bei manchen Systemen muss die Passwort-Authentifizierung extra freigeschaltet werden, die Authentifizierung über Schlüsseldatei mit Passphrase ist prinzipiell immer möglich.

Mac mit OS X

Der SSH-Daemon ist per Default aktiviert. In der Datei /etc/ssh/sshd_config muss ggf. der Eintrag für PasswordAuthentication aktiviert und auf den Wert yes gestellt werden. Nach einer Änderung ist ein Restart des Systems oder ein Neustart des Daemons nicht notwendig.

SuSe Linux

Zur SSH-Aktivierung müssen folgende Aktionen durchgeführt werden:

  • NetServices: sshd enable
  • Firewall / Service / SSH-Daemon freigeben

Zur Passwort-Authentifizierung muss in der Datei /etc/ssh/sshd_config der Eintrag geändert werden: PasswordAuthentication no -> yes

Nach einer Änderung ist ein Restart des Systems oder ein Neustart des Daemons notwendig.

Ubuntu Linux

Die Aktivierung des SSH-Daemon muss explizit wie folgt durchgeführt werden:

sudo apt-get install openssh-server

Die Passwort-Authentifizierung ist hier per Default aktiviert.

Red Hat Linux, CentOS

Der SSH-Daemon und die Passwort-Authentifizierung sind hier per Default aktiviert.

Oracle Solaris

Der SSH-Daemon und die Passwort-Authentifizierung sind hier per Default bereits aktiviert. Für die Benutzung der Benutzerkennung »root« muss jedoch die Konfiguration des SSH-Daemon angepasst werden:

  • In der Datei /etc/ssh/sshd_config muss der Eintrag für PermitRootLogin auf den Wert yes gestellt werden
  • In der Datei /etc/default/login muss der Eintrag für CONSOLE auskommentiert werden: #CONSOLE=/dev/console
  • In der Datei /etc/user_attr muss der Eintrag ;type=role aus dem ‚root‘-Eintrag entfernt werden. Dies kann durch folgendes Kommando erfolgen: rolemod –K type=normal root
  • Nun muss der SSH-Daemon neu gestartet werden: svcadm restart svc:/network/ssh:default

Fehlersuche beim Scannen von Unix, MacOS und Linux

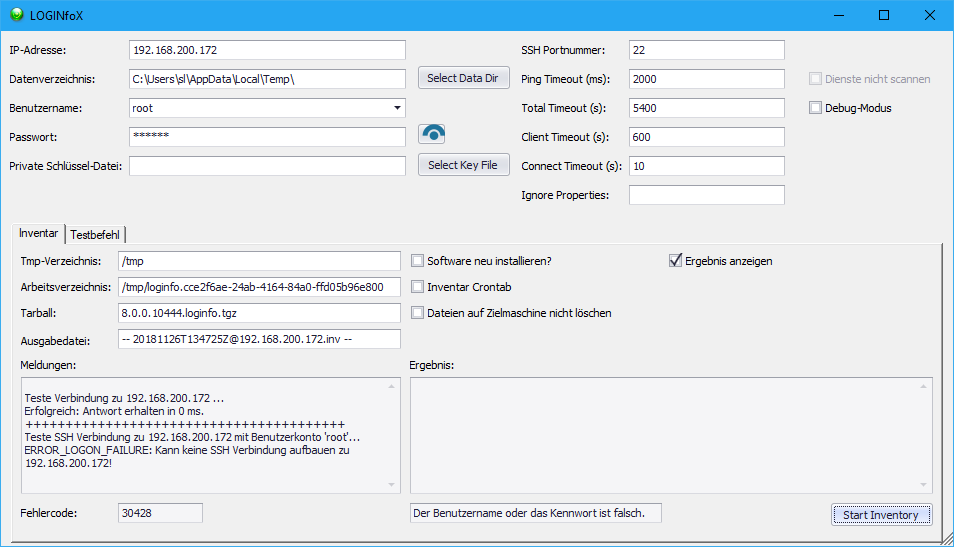

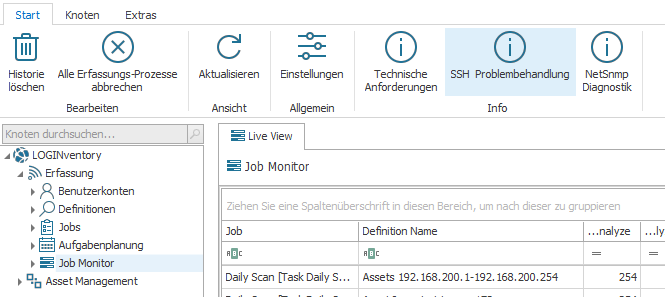

Falls die Erfassung dieser Geräte nicht erfolgreich ist und die Gründe dafür unbekannt sind, kann mit Hilfe eines Dialogfensters auf Fehlersuche gegangen werden. Dieses Fenster lässt sich öffnen, indem im Knoten Fehlerhafte Inventarisierung die Eigene Aktion "SSH Test" für ein fehlerhaft inventarisiertes Asset aufgerufen wird oder durch Auswahl von "SSH Problembehandlung" im Job Monitor. Öffnen lässt sich das Fenster auch direkt über den Befehl %ProgramFiles%\LOGIN\LOGINventory8\LOGINfoX.exe /w.

In dem sich öffnenden Dialog können dann verschiedene Benutzernamen, Passwörter, Schlüsseldateien, Ports, Timeouts, etc. getestet werden. Anhand der Meldungen ist direkt ersichtlich, inwiefern die Inventarisierung mit diesen Werten und Parametern erfolgreich ist. Wenn die Inventarisierung erfolgreich war, wird der Ergebniscode 20300 ausgegeben.

Drucker, Router, Switches

Diese Geräte werden üblicherweise über die Asset Inventarisierung mittels SNMP v1, v2c oder v3 erfasst. Die SNMP v1/v2c API ist standardmäßig in Windows vorhanden und funktioniert ohne weitere Konfigurationsschritte. Die meisten Drucker haben einen SNMP v1/v2c ReadOnly-Community-String „public“ voreingestellt, mit dessen Verwendung sich die Konfiguration einfach auslesen lässt.

Bei Routern und Switches ist dies meist nicht der Fall und muss dann manuell konfiguriert werden. Wir empfehlen die Verwendung unterschiedlicher Community-Strings, um beim Erfassen bestimmte Geräte-Typen zu selektieren. Angepasst werden müssen eventuell auch die Default View (sollte die OID 1 sein) sowie die IP der zulässigen Management Station(s), also des LOGINventory-Rechners (0.0.0.0 = alle Rechner).

Soll SNMP v3 benutzt werden, kann ein Benutzerkonto vom Typ NetSNMP Credentials dafür verwendet werden. Wie Sie generell die SNMP-Verbindung testen können, ist im Helpdesk beschrieben.

Installierte Dienste

Bei der Installation von LOGINventory werden verschiedene Dienste mitinstalliert, die unterschiedliche Funktionalitäten bieten.

Dienstname Beschreibung
LOGINventory8 Inventory Service Dieser Dienst startet die agentenlose Erfassung der Geräte. Er stellt unter anderem sicher, dass die Inventarisierung durchgeführt wird, auch wenn LOGINventory nicht gestartet ist.
LOGINventory8 Data Service Dieser Dienst überwacht das Datenverzeichnis und verarbeitet alle dort abgelegten .inv-Dateien. Dieser Dienst muss also laufen, damit alle neu erfassten Geräte auch in die Datenbank eingetragen werden und damit für Auswertungen zur Verfügung stehen. Falls mehrere Mandanten angelegt wurden, überwacht dieser Dienst auch die unterschiedlichen Datenverzeichnisse und trägt die Daten jeweils in die korrekte Datenbank ein.
LOGINventory8 Automation Service Dieser Dienst führt alle Aufgaben und Benachrichtigungen durch und stellt somit sicher, dass E-Mails versendet und Exporte und Berichte an den vorher definierten Orten abgelegt werden.
SQL Server (LOGINVENTORY) Dieser Dienst stellt die SQL Server Instanz für LOGINventory bereit.

Falls mehrere Mandanten angelegt werden, werden auch zusätzliche Instanzen der Dienste LOGINventory8 Inventory Service und LOGINventory8 Automation Service angelegt, die jeweils für einen Mandanten gelten. Diese managen dementsprechend die Erfassung und die Durchführung der Tasks.

Windows Firewall-Konfiguration

Achtung

Grundvoraussetzung für die Erfassung von Remote-Windows-Rechnern: Der Dienst "Server" ("LanmanServer") muss laufen und Zugriff auf administrative Shares (z.B. IPC$, Admin$, C$) muss gegeben sein.

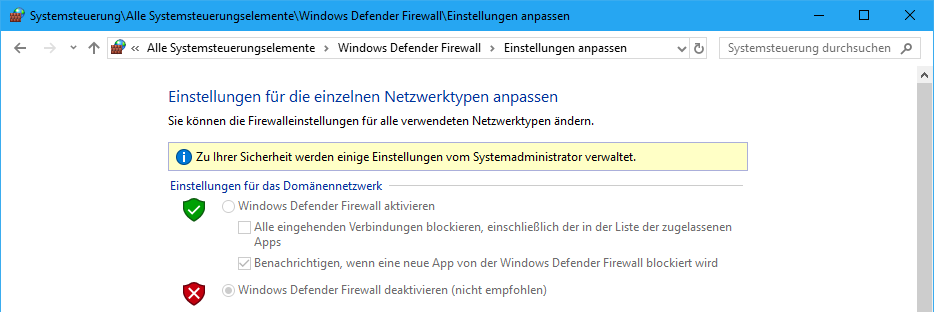

Falls es Probleme bei der Erfassung gibt, empfehlen wir an einem zu scannenden Rechner testweise die Firewall im aktiven Profil abzuschalten und dann den Scan noch einmal laufen zu lassen. Das Deaktivieren der Windows Firewall ist über die Systemsteuerung möglich.

Falls dann das Problem bei der Erfassung behoben ist, sollte die Firewall für alle Rechner dementsprechend konfiguriert werden.

Einfachste Lösung

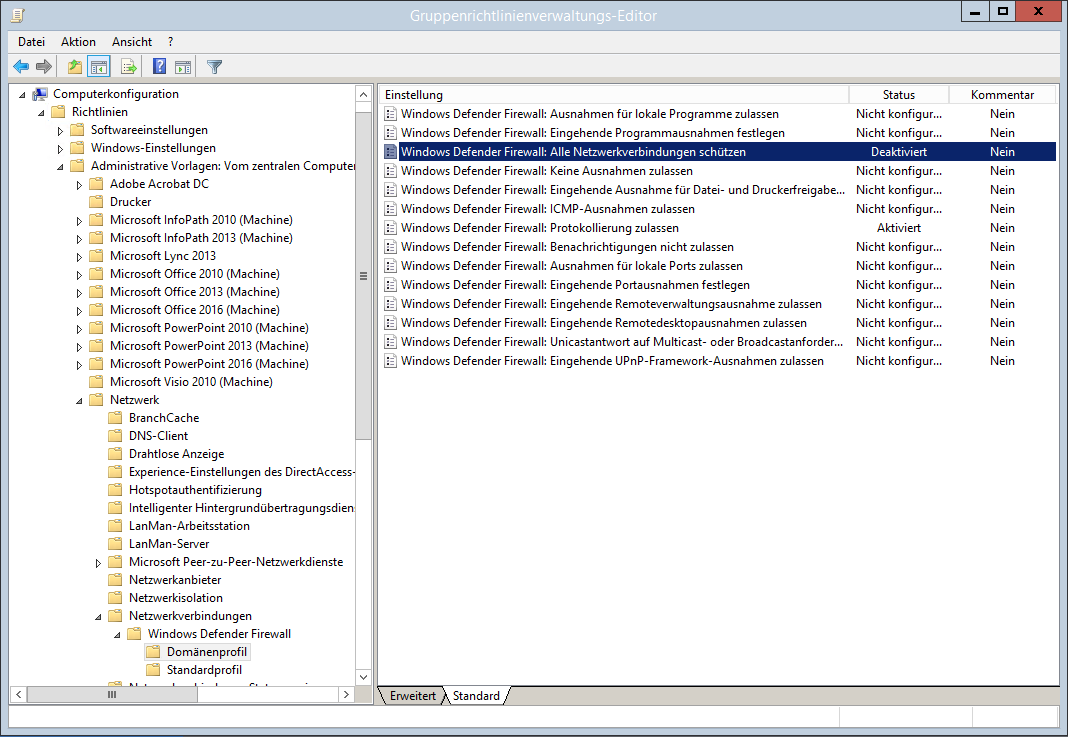

Über Gruppenrichtlinien kann die Firewall im Domänennetzwerk für alle Rechner deaktiviert werden.

Empfohlene Lösung

Auf allen zu scannenden Rechnern können (manuell oder über Gruppenrichtlinien) entsprechende Regeln definiert werden, die die für den Scan benötigten Verbindungen vom LOGINventory-Server (bzw. für das ganze Server-Subnetz) aus zulassen.

Diese Regel können dadurch hinterlegt werden, dass Sie die Erweiterte Einstellungen der Firewall öffnen:

  • Neue Eingehende Regel definieren

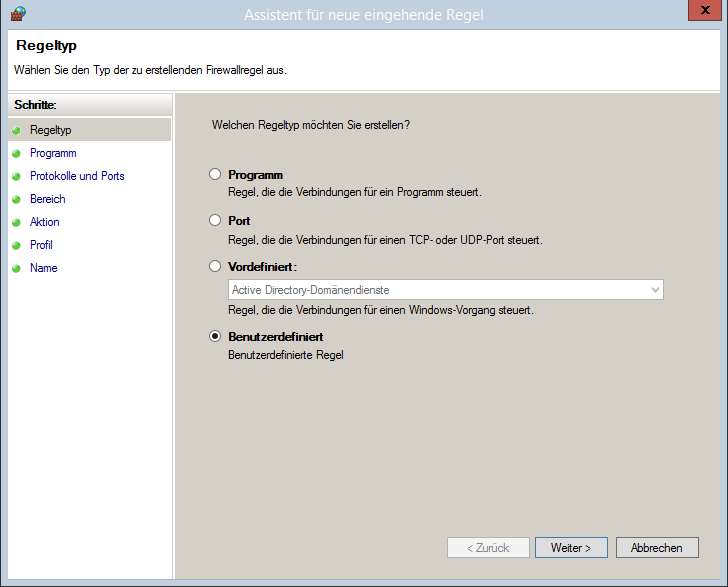

  • Benutzerdefiniert auswählen; Weiter

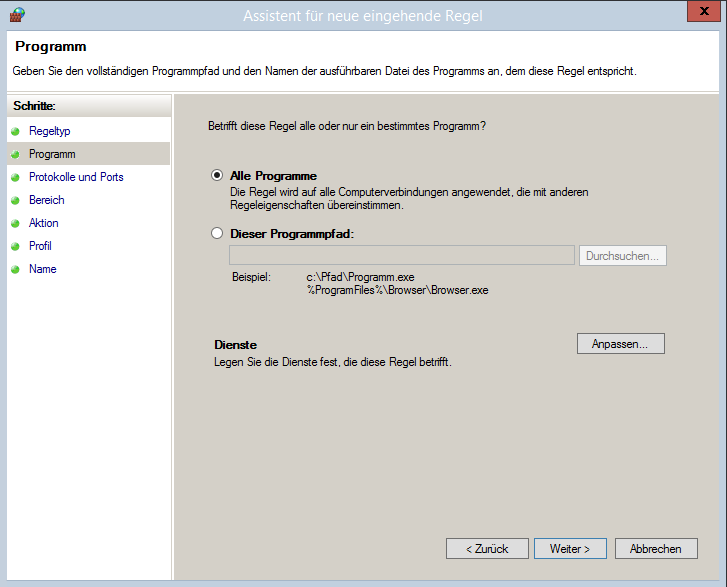

  • Alle Programme auswählen; Weiter

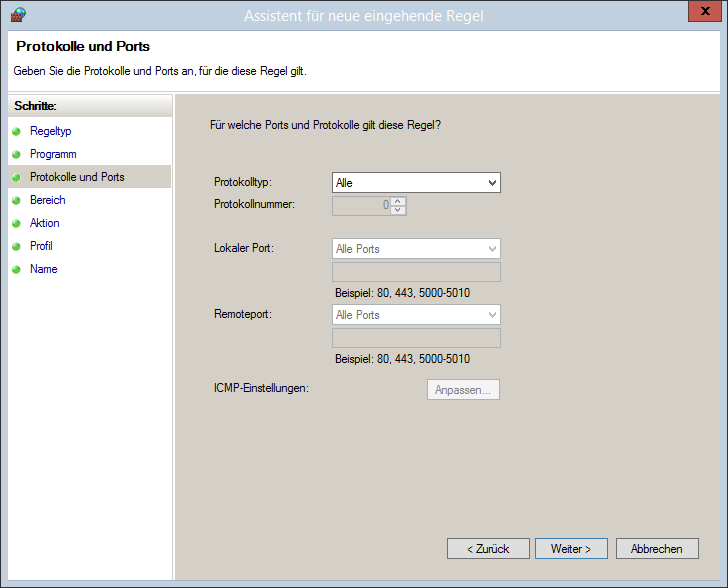

  • Protokolltyp: Alle auswählen; Weiter

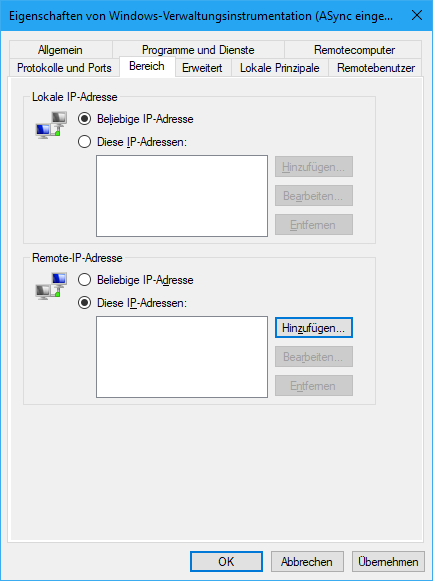

  • Für welche lokalen IP-Adressen gilt diese Regel? Beliebige IP-Adresse (default)
  • Für welche Remote-IP-Adressen gilt diese Regel? Diese IP-Adressen: hier geben Sie die Adresse (oder das Subnet) des LOGINventory Rechners an, z.B.: 192.168.169.170 oder 192.168.169.0/24
  • Verbindung zulassen wählen
  • Im nächsten Schritt Haken beim Profil Domäne setzen
  • Zuletzt muss noch ein Name für die Regel festgelegt werden, z.B.: LOGINventory zulassen

Dies können Sie natürlich auch als Gruppenrichtlinie in der Domain festlegen. Dazu müssen Sie zuerst z.B. auf einem Domain Controller:

  • Gruppenrichtlinienverwaltung öffnen
  • In die gewüschte OU navigieren
  • Gruppenrichtlinienobjekt hier erstellen und verknüpfen (Name z.B. "Firewall") und dieses dann bearbeiten:
  • Navigieren Sie zu Computerkonfiguration / Richtlinien / Windows-Einstellungen / Sicherheitseinstellungen /Windows-Firewall / Windows-Firewall / Eingehende Regeln und wählen Sie Neue Regel.

Das weitere Vorgehen entspricht dann dem am Anfang dieses Kapitels beschriebenen Ablauf.

Fallback-Methode

Als Fallback-Methode, falls administrative Shares nicht verfügbar sind, können auch über die Remote-Registry Daten erfasst werden. Dazu muss der Dienst "Remoteregistrierung" ("RemoteRegistry") beim Starttyp auf Automatisch oder Manuell gestellt werden.

Dies kann auch zentral über Gruppenrichtlinien unter Computerkonfiguration -> Windows-Einstellungen -> Sicherheitseinstellungen -> Systemdienste geschehen.

Info

Diese Methode setzt eine funktionierende Vertrauensstellung (Trust) zwischen zu scannenden Rechner und LOGINventory-Rechner vorraus.

Log-Dateien und Ereignisanzeige

Die einzelnen Module von LOGINventory8 schreiben Log-Informationen in das Verzeichnis %ProgramData%\Login\LOGINventory\8.0.

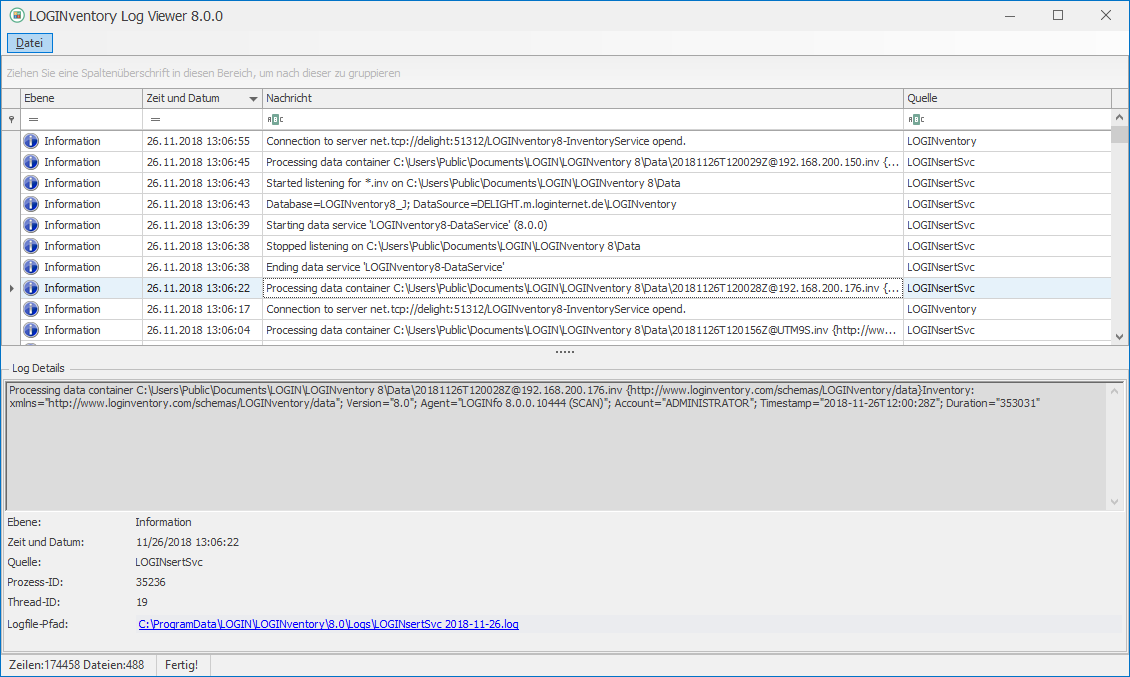

Über das LOGINventory Data Service Icon in der Taskleiste und über das Ribbon-Menü von LOGINventory unter Extras lässt sich die LOGINventory Ereignisanzeige starten. Diese beinhaltet ebenso Informationen über den Programmablauf von LOGINventory und kann wertvolle Rückschlüsse auf Fehlerquellen liefern.

Aufbau von .inv-Dateien

Die erfassten Daten eines Assets werden in .inv-Dateien gespeichert und dann in die hinterlegte Datenbank eingetragen. Eine .inv-Datei ist dabei im Prinzip eine verschlüsselte .xml-Datei. Diese Dateien lassen sich auch selbst erzeugen um beispielsweise mit einem externen Tool Daten in LOGINventory zu schreiben. Dazu kann eine .xml-Datei erstellt und diese dann in .inv umbenannt werden, also z.B. test.inv. Wenn diese Datei ins Datenverzeichnis verschoben wird, wird sie automatisch in die Datenbank eingetragen und in LOGINventory wird ein neues Asset angelegt.

Eine .inv-Datei kann exemplarisch wie folgt aussehen.

<?xml version="1.0" encoding="utf-8"?>

<Inventory xmlns="http://www.loginventory.com/schemas/LOGINventory/data"

    Version="8.0"

    Agent="Notepad" Account="Domain\user"

    Timestamp="2018-11-09T13:47:23Z" Duration="1000" >

<Device xmlns="http://www.loginventory.com/schemas/LOGINventory/data/8.0/LogInfo">

    <NAME>MyAsset8</NAME>

    <ARCHIVED></ARCHIVED>

    <DeviceInfo>

        <SERIALNUMBER>CZ3233TEYP</SERIALNUMBER>
        <ASSETTAG>Asset-CZ3233TEYP</ASSETTAG>

    </DeviceInfo>

    <NETWORKADAPTER>

        <INTERFACEINDEX>1</INTERFACEINDEX>

        <NAME>NIC8</NAME>

        <IP>192.68.200.8</IP>

        <MAC>A0:05:CA:33:A8:AD</MAC>

    </NETWORKADAPTER>

    <OperatingSystem>

        <NAME>Unknown OS</NAME>

        <Version>6.3</Version>

    </OperatingSystem>

</Device>

</Inventory>

Backup / Restore

Generell empfehlen wir stets, die LOGINventory Installation auf einem Windows Server Betriebssystem durchzuführen und die normale tägliche Datensicherung auch hier zu verwenden. In Ausnahmefällen kann die Installation aber auch auf einem Desktop Betriebssystem durchgeführt werden; für diese steht aber normalerweise kein Datensicherungs-Mechanismus zur Verfügung. Für solche Ausnahmefälle, in denen gar kein Backup-Verfahren zur Verfügung steht, liefern wir zwei Batch Dateien mit: Backup-LIV.bat und Restore-LIV.bat. Diese Dateien befinden sich im Unterordner "Resources" im LOGINventory-Installationsverzeichnis. Mit Hilfe dieser Dateien kann eine einfache Datensicherung der LOGINventory Datenbank, Konfiguration und Scandefinitionen durchgeführt werden, falls folgende Voraussetzungen erfüllt sind:

  • Es wird die mitgelieferte lokale Datenbank in der Instanz „LOGINventory“ benutzt
  • Der Name der Datenbank lautet LOGINventory8
  • Der ausführende Benutzer ist lokaler Administrator

Die Datei Backup-LIV.bat führt dann folgendes aus:

  • Abfrage des Verzeichnisses, in das gesichert werden soll;
  • Die zentralen Konfigurationsdateien LOGINventory.Config und Scandb.sdf werden in das o.a. Verzeichnis kopiert;
  • Die Datenbank „LOGINventory8“ aus der Instanz „LOGINVENTORY“ wird in das o.a. Verzeichnis gesichert.

Die Datei Restore-LIV.bat führt dann folgendes aus:

  • Abfrage des Verzeichnisses, in dem die gesicherten Daten liegen;
  • Die zentralen Konfigurationsdateien LOGINventory.Config und Scandb.sdf werden aus dem o.a. Verzeichnis zurück kopiert;
  • Die Datenbank „LOGINventory8“ aus der Instanz „LOGINVENTORY“ wird aus dem o.a. Verzeichnis restauriert.
